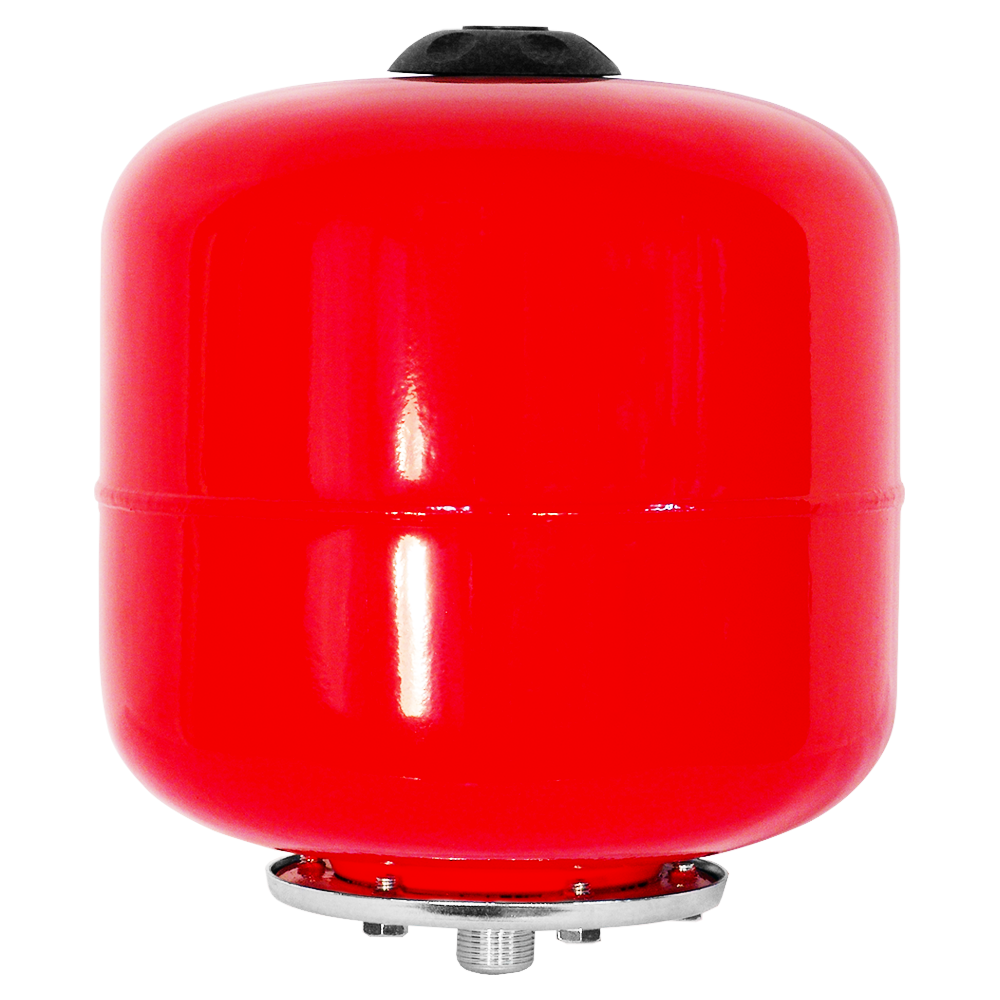

Как выбрать закрытый расширительный бак для отопления

Разрыв мембраны или постоянный сброс теплоносителя через клапан — прямое следствие заниженного объёма компенсатора. Точный расчёт расширительного бака по формулам с учётом высоты контура и типа теплоносителя исключает гидроудары и потерю давления в первые недели эксплуатации. Ниже — пошаговый алгоритм подбора и чек-лист предмонтажной проверки, который сокращает риск ошибки до минимума.

Почему правильный подбор бака критичен для безопасности системы

При нагреве воды с 20 до 80 °C её физический объём возрастает на 2,5–3%. В герметичном контуре без свободного расширения это мгновенно поднимает напор до 3,5–4 бар, разрушая сварные стыки теплообменников и срывая уплотнительные кольца фитингов. Именно расширительный бак для отопления принимает гидравлический избыток, стабилизируя рабочее состояние контура. Грамотно спроектированная закрытая система отопления функционирует по принципу замкнутого цикла, где мембранный бак выступает основным демпфером температурных скачков.

Ошибка при расчёте, когда объем расширительного бака занижен, провоцирует постоянный слив жидкости через сбросной клапан или образование воздушных пробок. Многие собственники ошибочно принимают экспанзомат за гидроаккумулятор водопровода, не учитывая температурный предел бутиловой резины. Компенсатор давления должен строго соответствовать паспортной ёмкости контура и химическому составу теплоносителя. Давление в системе падает при неверной настройке, а погрешность в 15–20 литров приводит к разгерметизации магистрали уже в первую зиму. Циклические нагрузки на полимерные трубопроводы ускоряют микротрещины, если компенсирующий элемент не принимает избыточный объём. Инженеры рекомендуют учитывать коэффициент расширения при подборе, так как нагрузка на узлы растёт при каждом цикле. Соблюдение гидравлического баланса исключает необходимость аварийного ремонта в отопительный период.

Алгоритм расчета объема: от простой формулы 10% до точного метода с коэффициентами

1. Определение суммарной вместимости контура. Перед тем как начать расчет расширительного бака, необходимо точно замерить объем системы отопления. В технической документации котельного оборудования и радиаторов указаны номинальные внутренние полости, которые суммируются с погонными характеристиками трубопровода. Для стальных труб диаметром 25 мм принимается 0,18 литра на каждый метр, для полипропилена 20 мм — 0,13 литра. Если чертежи отсутствуют, применяется эмпирическое правило: 1 кВт мощности котла эквивалентен 13–15 литрам жидкости. Полученный объем теплоносителя становится базовой величиной, от которой отталкиваются инженеры при подборе гидравлического буфера.

2. Подбор температурного коэффициента расширения. При нагреве рабочая среда меняет плотность неравномерно в зависимости от химического состава. Чистая вода в диапазоне от 15 до 95 °C увеличивает свои габариты на 4,0–4,3%, что фиксируется как базовое n% в нормативных таблицах. Если контур заполнен незамерзающей жидкостью, коэффициент расширения теплоносителя возрастает. Раствор этиленгликоля концентрацией 35% дает показатель 6,8%, а 50%-ная смесь — до 8,5%. Ответ на вопрос, какой коэффициент расширения у антифриза, напрямую зависит от пропорций воды и гликоля, указанных в паспорте жидкости. Пренебрежение этим параметром сужает запас безопасности на 15–20% относительно реальных потребностей контура.

3. Интеграция данных в инженерную формулу. Упрощенный подход, при котором резервная емкость принималась как 10% от объема, признан неэффективным для современных автоматизированных контуров. Актуальная формула подбора требует учета гидравлического давления: Vn = Ve × (P_max + 1) / (P_max − P_0), где Vn — полная геометрическая вместимость, Ve — полезный объем, принимающий жидкость, а P_0 и P_max — давление предварительной накачки и уставка предохранительного клапана соответственно. Разница между этими величинами формируется за счет сжатия воздушной подушки в верхней камере. Ошибка в расчетах на 5 литров приводит к постоянному срабатыванию сбросного клапана при каждом цикле нагрева. Точное вычисление гарантирует стабильную работу магистрали без гидроударов и частых подпиток. Инженеры рекомендуют закладывать запас в 5% к итоговому значению для компенсации погрешностей замеров.

Подбор предварительного давления: формула, привязка к высоте системы и настройке клапана

Формула расчета Po

Давление в расширительном баке задаётся на этапе заводской сборки, однако стандартные значения редко совпадают с реальными параметрами конкретной магистрали. Базовое правило требует, чтобы предварительное давление в газовой камере составляло Po = Pe − 0,2 бар, где Pe — статический напор в точке врезки. Для частных домов инженеры применяют упрощённый расчёт, отталкиваясь от геометрии здания. Каждый метр водяной столб создаёт статическое давление 0,1 бар, поэтому для двухэтажного коттеджа с высотой контура 6 м начальное значение составит 0,6 бар. На практике заводская накачка бака часто выставлена на 1,5 атм, что избыточно для низких контуров и приводит к неэффективной работе эластичной перегородки.

Привязка к высоте системы

Определение того, какое давление должно быть в расширительном баке, всегда зависит от вертикальной отметки самой высокой точки контура. Статическое давление холодной системы обязано превышать гидростатический напор минимум на 0,2 бара для исключения кавитации в насосном узле. Если перепад высот между котельной и радиаторами на мансарде достигает 8 метров, целевой показатель газовой полости будет равен 1,0 бар. Превышение этого значения на 0,3–0,5 бар сокращает полезный объём камеры на 30%, что провоцирует постоянные сбросы жидкости через предохранительный клапан при достижении рабочих температур 80 °C.

Проверка и корректировка после монтажа

Перед заполнением контура теплоносителем необходимо убедиться, что настройки воздушной камеры соответствуют проектным данным. Инженеры объясняют, как накачать расширительный бак без ошибок: золотник ниппеля открывается на отключённом и остывшем контуре, после чего компрессором с точным датчиком выставляется расчётное значение. Контроль проводится через манометр на котельном узле, фиксирующий давление холодной системы в статике. Разница между заводской наклейкой и фактическим показателем не должна превышать 0,1 бар. После запуска оборудования параметры сверяются повторно при температуре носителя 15 °C, а при необходимости производят подкачку или стравливание воздуха через сервисный клапан. Игнорирование этапа калибровки гарантирует нестабильную работу автоматики в первые сутки эксплуатации.

Сравнительная таблица: типы баков и критерии выбора под вашу систему

Корректный выбор расширительного бака начинается с понимания конструктивных различий. Закрытый бак работает в герметичном контуре под давлением 2–4 бар, тогда как открытая ёмкость сообщается с атмосферой и требует регулярной доливки. Мембранный расширительный бак исключает контакт теплоносителя с воздухом, предотвращая коррозию и кавитацию. Использовать резервуар для водоснабжения в отоплении запрещено: пищевая резина рассчитана на 40–45 °C, а в контуре температура достигает 95 °C, что приводит к деформации перегородки за 2–3 месяца.

При оценке вариантов учитывайте, что тип мембраны определяет ремонтопригодность системы. Сменная мембрана позволяет продлить ресурс корпуса без демонтажа трубопровода. Закрытый тип с фланцевым соединением оптимален для котельных с ограниченным пространством. Итоговый выбор расширительного бака должен базироваться на расчётном объёме, допустимом давлении и доступности сервисного обслуживания в вашем регионе.

Чек-лист предмонтажной проверки: 7 пунктов перед покупкой и установкой

Перед началом работ по врезке компенсационного узла выполните последовательную проверку параметров — это исключит ошибки при первом пуске и продлит ресурс оборудования.

✓ Проверить давление в газовой камере — оно должно соответствовать расчётному Po с допуском ±0,1 бар, иначе выполнить подкачку компрессором с точным манометром перед заполнением контура.
✓ Определить место установки — оптимальная точка на обратном трубопроводе перед циркуляционным насосом, где температура теплоносителя минимальна, а гидравлические колебания не превышают 0,2 бар.
✓ Убедиться в наличии запорная арматура на подводящей линии — шаровой кран с дренажным отводом позволит изолировать узел для обслуживания без полного слива системы.
✓ Проверить комплектацию группы безопасности — манометр, воздухоотводчик и предохранительный клапан монтируются до точки врезки, чтобы исключить ложные срабатывания автоматики.
✓ Оценить доступность для сервиса — монтаж отопления требует свободного доступа к ниппелю для сезонной калибровки, расстояние до стены не менее 15 см.
✓ Выполнить промывка системы перед врезкой — абразивные частицы и окалина повреждают мембрану, сокращая ресурс узла на 40–60% в первый год эксплуатации.
✓ Зафиксировать параметры после подключения — записать исходное давление холодной системы и температуру для контроля в первые 72 часа работы котла.

Ответ на вопрос, где ставить расширительный бак, однозначен: на возвратной магистрали до насосного узла, где пульсации давления минимальны. Установка расширительного бака по этой схеме снижает нагрузку на мембрану и упрощает регулировку. Проверка бака перед пуском включает визуальный осмотр фланца, тест ниппеля и сверку заводской наклейки с проектными данными. Грамотный монтаж отопления с соблюдением чек-листа исключает аварийные остановки в отопительный сезон.

Ошибки при подборе и эксплуатации: 5 рисков и как их избежать

1. Занижение геометрической емкости. Типичные ошибки при выборе расширительного бака начинаются с игнорирования паспортных характеристик контура. Неправильно подобранный бак по объему не принимает термическое расширение жидкости при нагреве до 90 °C. Избыточный гидравлический удар выдавливает эластичную перегородку, вызывая критический разрыв мембраны. Инженеры рекомендуют закладывать запас 10–15% к расчетному значению Vn. Игнорирование коэффициента расширения антифриза приводит к аварийному сливу рабочей среды уже в первые дни эксплуатации.

2. Использование резервуаров для холодного водоснабжения. Пищевая резина гидроаккумуляторов рассчитана на максимум 40 °C, тогда как отопительный контур стабильно прогревается до 85–95 °C. Длительный термический цикл ускоряет деградацию бутилового слоя, открывая прямой контакт теплоносителя со сталью и провоцируя коррозию внутренних стенок. Систематическое обслуживание расширительного бака включает визуальный контроль целостности резинового вкладыша не реже 1 раза в год с заменой при появлении микротрещин.

3. Монтаж на подающей магистрали. Установка компенсационного узла перед циркуляционным насосом на горячем участке создает зоны локальной турбулентности. В этих областях быстро скапливается растворенный кислород, что приводит к образованию воздушная пробка, блокирующей циркуляцию и вызывающей кавитацию ротора. Оптимальное место врезки — обратный трубопровод, где температура не превышает 60 °C, а гидродинамические колебания минимальны. Расстояние до насоса должно составлять не менее 10 диаметров трубы для стабилизации потока.

4. Игнорирование настройки газовой камеры. Заводская накачка в 1,5 бар часто превышает статический напор коттеджей высотой до 6 метров. При таком рассогласовании постоянно срабатывает клапан, сбрасывая избыток жидкости в дренажную трубу. Понимание того, почему срабатывает предохранительный клапан, базируется на физике сжатия воздушной подушки. Корректировка давления до значения на 0,2 бара выше гидростатического напора полностью стабилизирует контур. Регулярное срабатывание клапана указывает на необходимость пересчета предварительной накачки.

5. Отсутствие регламентных замеров. Постепенная потеря давления происходит из-за диффузии газа через резиновые уплотнения и микроутечек в резьбовых соединениях. Ответ на вопрос, как часто проверять расширительный бак, зафиксирован в сервисных паспортах: сверять показания манометра необходимо перед каждым запуском сезона. Снижение статических показателей на 0,5 бар требует немедленной подкачки золотника компрессором с точным датчиком. Результаты замеров фиксируются в журнале ТО для отслеживания динамики.

Что проверить перед запуском системы

Финальный контрольный замер перед запуском системы отопления фиксирует исходные параметры для сравнения в эксплуатационный период. Проверка давления, включая расширительный бак и манометр котла, должна показать расхождение не более 0,1 бар — это гарантия корректной работы компенсационной камеры. Температура теплоносителя при первом прогреве контролируется поэтапно: 40 °C, затем 60 °C, с паузой 15 минут для стабилизации гидравлики и удаления микропузырьков воздуха. Герметичность соединений проверяют визуально при рабочее давление, обращая внимание на капли конденсата в резьбовых узлах и фланцевых стыках. Если перед запуском все параметры соответствуют проектным значениям, система выйдет на режим без гидроударов и ложных срабатываний автоматики. Стабильное рабочее давление в диапазоне 1,2–1,8 бар при температуре 80 °C подтверждает правильность подбора компенсационного узла. Какой показатель манометра станет первым сигналом о необходимости корректировки настроек бака?
